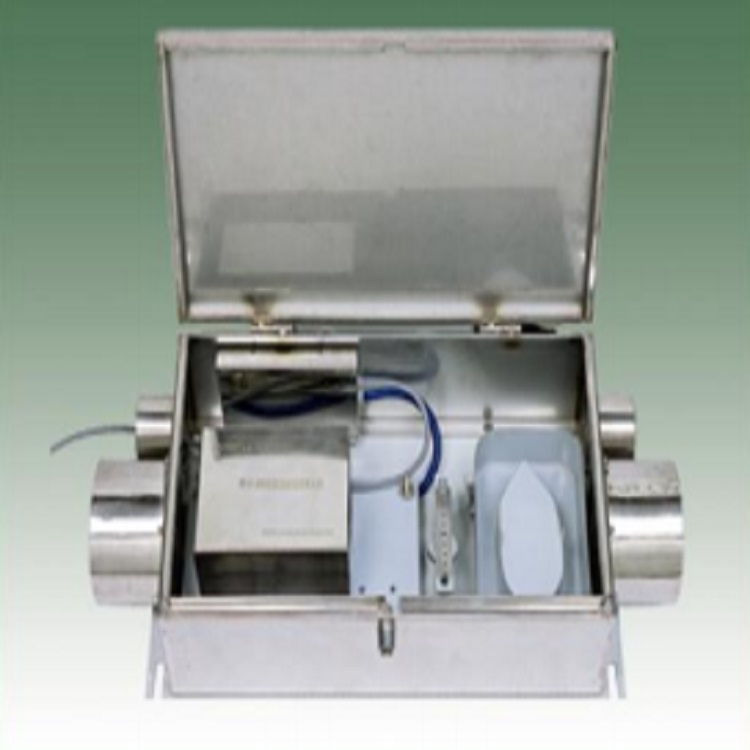

電容式單向引張線儀  型號：DP-RY40S

1 概述

在直線型混凝土大壩上沿左右岸方向設置一根兩 端固定的水平張緊線體（引張線，通常采用高強度不銹 鋼絲或碳纖維絲），使線體以非接觸方式從安裝固定在 大壩上的 DP-RYS 型電容式單向引張線儀（智能式）中間穿過，可測量大壩安裝儀器處相對于引張線體

的上下游方向水平位移。這種測量方法還可使用在船閘 上，線體沿閘墻長度方向布置，可測量閘墻朝向或背離 閘室方向的水平位移。電容式單向引張線儀

1.1 測量原理

電容式單向引張線儀（智能型）原理圖見圖 2。在引張線穿過儀器的部位上裝有一個

中間極，在儀器底板引張線體兩側各裝有一塊極板，板面平行于線體。當儀器隨被測物發生垂直 于線體方向水平位移時，極板與中間極之間也發生相對位移，從而引起兩極板與中間極間電容比 值發生變化，測量該變化值即可推算出與被測物相連的儀器極板與線體之間的相對位移變化量。

實際測量時應該確定一個基準，相對于基準的位移變化量與電容比讀數之間關系如下：

1、小量程（±10mm）儀器為線性關系：∆ = Kf•( Ri – R0)；

2、大量程（±25mm）儀器為非線性關系：∆ = B•( Ri – R0) + C•( Ri 3 – R0 3 )。

其中：Δ —相對于基準的位移量（單位：mm）；

Ri — 電容比讀數，R0 — 基準電容比讀數；

Kf — 靈敏度（單位：mm），由出廠資料查得；

B、C — 儀器參數（單位：mm），由出廠資料查得。

儀器結構

電容式單向引張線儀（智能型）由感應部件、變送器、底板、電纜、屏蔽罩等組成

。感應部件由一個帶有引線的中間極和一對（兩塊）極板組成，其中一對極板固定在

儀器底板上，中間極則固定在引張線體上并從兩塊極板中間穿過。極板引出電纜從底板上的穿線 孔穿至底板背面后接入變送器；

變送器就地將電容比信號轉換為數字信號后遠傳輸出，除信號輸出電纜外，三根與感應部件

對應的輸入電纜接入變送器，此外還有一根屏蔽線接入變送器；

底板四周開有螺孔，現場安裝時用于將底板固定在測點箱內。另有四個螺孔用于固定屏蔽罩，

四個螺孔用于臨時固定標定裝置（現場標定是儀器安裝過程中不可缺少的一環）。接入變送器的

中間極電纜從底板背面穿上后再從固線柱中間穿過，留待與中間極引線焊連；

屏蔽罩用來消除外界因素對感應部件輸出信號的干擾，且保護感應部件。
