商品型號：HAD-GT-1EF
電力遠動綜合測試儀/電力模擬/數據測試儀/電力遠動通道測試儀/電力遠動測試

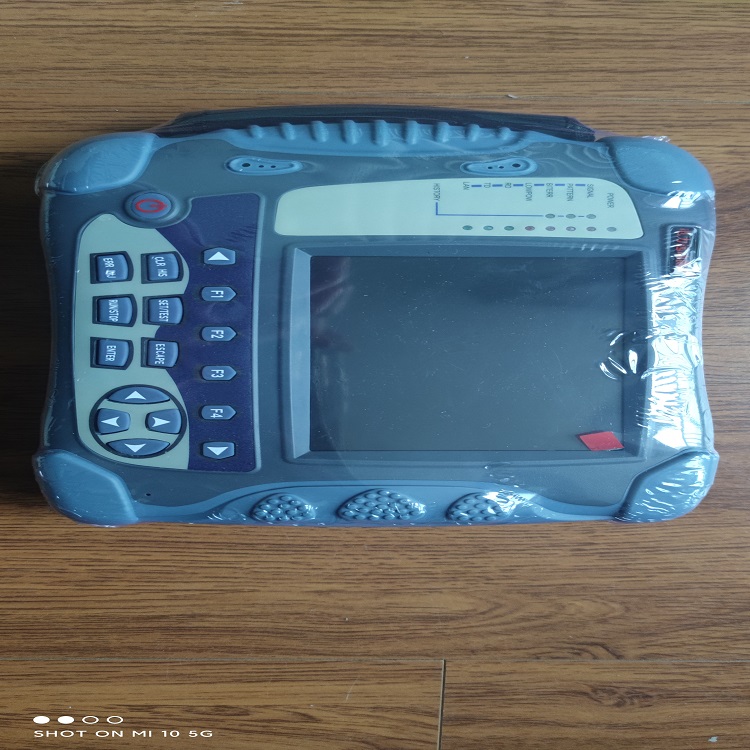

型號：HAD-GT-1EF
電力遠動綜合測試儀適用于電力系統的工程施工、工程驗收及日常維護測試。其性能可靠穩定、功能全、體積小，采用大屏幕中文顯示，操作簡潔容易。
1.1功能說明
用戶按照電力系統關于遠動信號（FSK調制方式）傳輸?shù)牟ㄌ芈省⒅行念l率的標準，由儀表向四線通道上發送不同波特率的FSK信號，通過對測、環測的方法儀表可檢測四線模擬通道的誤碼情況，或通過遠動設備的監測系統檢測接收到FSK信號情況。此外，儀表可自動檢測接收的FSK模擬調制信號的波特率。
1.2技術指標
|
項目 |
說明 |
|
工作模式 |
4線透明方式、全雙工 |
|
調制方式 |
2FSK（頻移鍵控） |
|
傳輸模式 |
同步、異步 |
|
環路阻抗 |
600Ω、平衡 |
|
數據速率 |
300b/s、600b/s、1200b/s |
|
中心頻率 |
1320、1500、1700、1800、2760、2880、3000Hz |
|
調制頻偏 |
±150、±200、±240Hz、±400Hz、±500Hz、±600Hz |
|
測試圖案 |
220-1、215-1、211-1、29-1、26-1偽隨機碼、 全“1”碼、全“0”碼和16bit人工碼 |
|
圖案極性 |
ITU-T 正常、ITU-T反轉 |
|
發送時鐘 |
內部產生 |
|
接收時鐘 |
接口提取 |
|
誤碼插入 |
單誤碼、比率誤碼10-2、10-3、10-4、10-5、10-6、10-7 |
|
接收電平 |
-30 ~ +20dBm |
|
輸出電平 |
-10 ~ +5dBm |
|
符合標準 |
電力部部頒標準、V.23、u-4f、SCI、CDT、ABB |
|
兼容性 |
可根據用戶的需要，任意改變中心頻點和調制頻偏 |
