智能真空測試儀  真空計  型號：DP-4681

一、 總述：

DP-4681真空測試儀是新型的真空測量儀，它針對國內熱電偶真空測量的實際情況，將不同型號國產熱偶傳感器儀表組合成一個儀表，通過面板按鍵切換傳感器測量的種類，采用計算機技術對真空測量數據進行了優化處理，提升了產品實用性、方便性和功能性，可應用于航天、機械、石油、化工、低溫液體貯運設備、冶金、電子及醫療等領域的多類真空測量。產品符合JB/T6873-2005。

二、儀器的主要技術指標

ZJ-51（M007）熱偶型

測量范 圍：300Pa～0.1Pa       有效誤差范圍：100Pa～0.1Pa

 壓力極限誤差：± 20 %             加熱電流范圍：70 mA～130 mA

 加熱電流誤差：± 0.5 %            功       率：3 VA

   其它技術指標

工作電源：DC 5V ,充電AC 220/50Hz

 顯示位數：四位數碼LCD  最高分辨率0.001帕

重量：0.5Kg                    外型尺寸：182×82×57 mm

三、功能按鍵操作說明：

設置鍵：測量功能轉換，移位選擇。

增加鍵：調節數據增加

減少建：調節數據減少

確認鍵：確認，退出

PA/MA： 切換鍵（測量ZJ-51(M007)時切換電流和真空度顯示）

四、使用說明

1、檔位和參數設置時，請先不要連接真空規管，以防錯誤設置損壞真空規管，撥動儀器頂部的電源開關，儀表電源接通。

如果儀表設置在ZJ-51或者M007規管狀態，顯示器將顯示-NC-，表示儀表沒有連接上規管。

當規管和儀表連接正常后，被測量的真空度超過量程時也會顯示HHE。

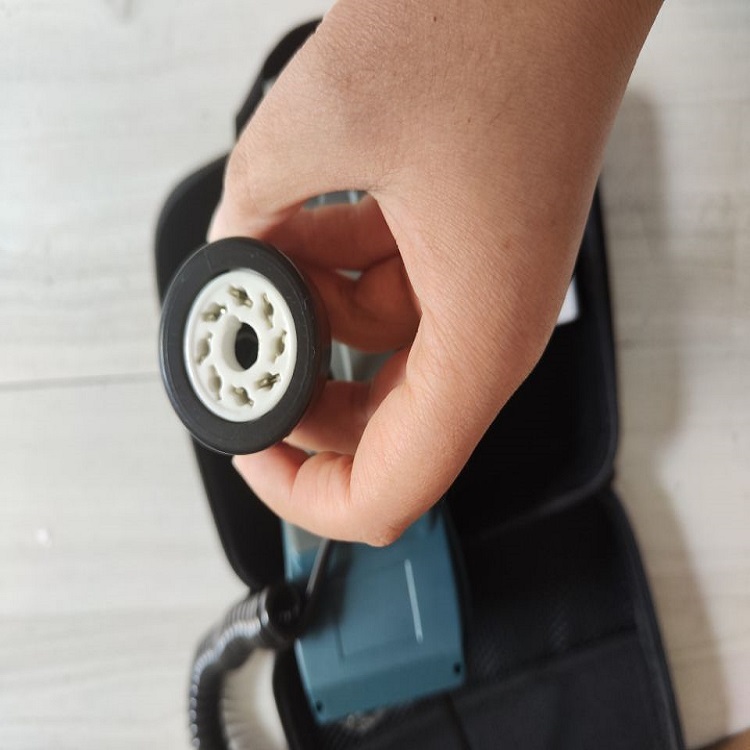

2、將儀表的插頭線連接到規管上，液晶屏會顯示’INIT”,表示儀表初始化，初始化完成后儀表自動轉入測量狀態，此時儀表顯示的數值即為儀表測量到的真空度值。

3、液晶顯示及介紹

儀表接上被測系統并檢測到真空規管，儀表會自動顯示測量到的真空度值，真空度單位可以選擇為pa或torr。當液晶屏顯示U-PA并顯示屏右邊顯示pa，表示當前單位為帕。當液晶屏顯示U-TO并顯示屏右邊顯示torr，表示當前單位為托。當液晶屏顯示屏右邊顯示ma表示當前顯示實際電流的大小。

液晶屏顯示屏左邊中間符號和51箭頭同時亮時表示當前選擇的是ZJ-51規管。

液晶顯示屏左邊“中間字符”閃爍時提示充電

4、真空規管選擇

（1）按“設置”，顯示S-51表示選擇的是ZJ-51規管，“增加”和“減少”鍵可以選擇其他規管。顯示S-07表示選擇的是M007規管，“增加”和“減少”鍵可以選擇其他規管。顯示S-07表示選擇的M007規管。“增加”和“減少”鍵可以選擇其他規管.

（2）、如果選定ZJ-51或M007規管，還需要電流設定。具體方法如下：按“設置”。顯示S-51 或則按“增加”“減少”選擇S-07.此時再按“設置”儀表顯示當前設定的電流值。并且電流值百位數值閃動，按“增加”“減少”修改百位數據。修改完數據后按“設置”電流值十位數值閃動，按“增加”“減少”修改十位數據。修改完數據后按“設置”電流值個位數值閃動，按“增加”“減少”修改個位數據。修改完數據后按“設置”電流值小數位數值閃動，按“增加”“減少”修改小數位數據。修改完成后再按“設置”儀表顯示U-PA表示當前單位為帕。按“增加”“減少”可以選擇測量單位。單位修改后按“確認”退出。

（3）在選擇真空規管為ZJ-51或M007時按“pa/ma”按鍵可顯示當前電流值。

五、工作電源

儀表機內電池供電，需用隨機帶的充電器充電。將充電器插頭插入充電座，充電器上紅燈亮。當紅燈轉換為綠燈時。充電結束，充電時間2小時。充電后能工作10個小時左右。當顯示屏左邊“中間字符”閃爍時提示充電。為保證儀表正常工作及時充電。
