商品型號：DP-085

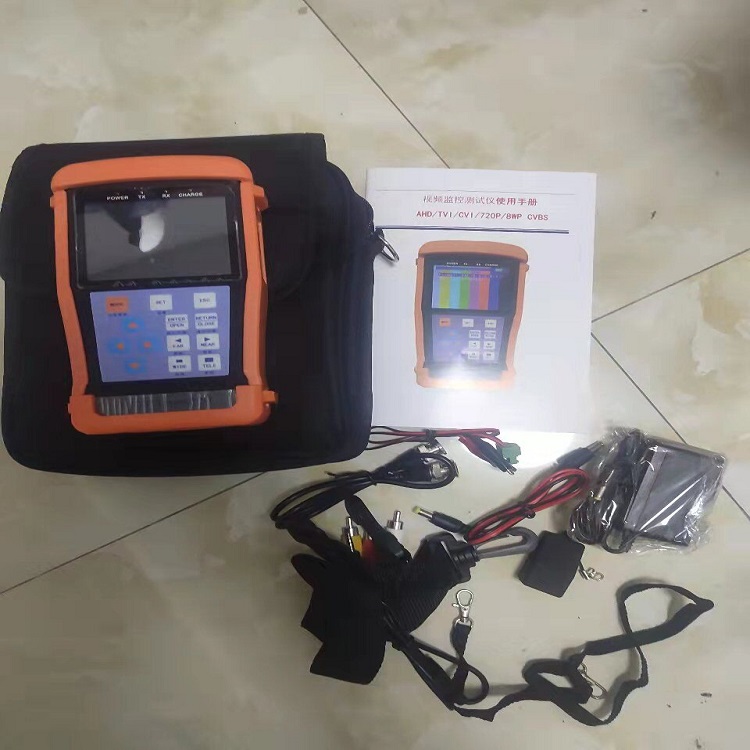

新品視頻監控測試儀 視頻信號檢測儀 工程寶 型號：DP-085
本儀器是為視頻監控現場安裝、維護而開發的測試工具，它具有視頻顯示、PTZ控制、DC12V電源輸出、音頻測試、圖像發生器、RS485 數據捕捉、網線測試等功能。本測試儀功能齊全、簡單易用、攜帶方便，是工程商安裝和維護前端攝像設備、提高效率、降低工程費用的好幫手。
2.2 產品特點
2 中文、英文兩種語言可設置。
2 3.5英寸大屏幕高清晰LCD顯示屏，960x240分辨率，262K色。
2 LCD屏幕亮度/對比度/色彩飽和度可調；背光亮度可調。
2 視頻制式AHD/TVI/ CVI/CVBS/NTSC、PAL信號切換兼容，自動適應和制式顯示
2 DC12V 1A電源輸出，為攝像機提供應急電源。
2 音頻輸入測試，測試拾音器等音頻信號。
2 多制式彩條圖型發生器（七制式可切換視頻測試信號發生器），發送/接收全球七種制式的彩條圖像。
2 球機地址快速掃描尋找功能,幫助用戶查找球機地址。
2 超強型網線、電話線測試功能，線頭尋找、線序排列顯示。
2 支持RS485接口，。
2 支持PELCO-P、PELCO-D、SAMSUNG等多種控制協議。
2 PTZ協議捕捉分析功能，控制協議指令顯示，幫助工程人員判斷RS485傳輸是否正常，更容易地找出故障設備。
2 PTZ（云臺與變焦）控制，可控制云臺轉動方向、攝像機變倍、聚焦、光圈及球機菜單參數設置，預置位的設定與調用等。
2 電池電量圖形顯示，電池供電或外接電源供電同時給電池充電，先進電源控制保護電路，低功耗工作節能環保，一次充電，可正常使用8時。
2 技術參數
|
|
|
|
視頻信號測試 |
|
|
視頻制式 |
AHD/TVI/CVI-720-P8WPP ，CVBS-NTSC/PAL切換兼容 |
|
視頻信號 |
1Vpp |
|
顯示屏幕 |
3.5英寸大屏幕數字LCD彩色屏幕,分辨率960 x 240 |
|
顯示屏調整 |
LCD顯示屏的亮度、對比度、色彩飽和度可調，背光亮度可調 |
|
視頻輸入/輸出 |
2 路Video IN輸入，2路Video OUT輸出 |
|
|
|
|
|
|
|
12V電源輸出 |
|
|
電源輸出 |
輸出12V 1.5A直流電源，為攝像機提供臨時工作電源 |
|
音頻測試 |
|
|
音頻測試 |
輸入一路音頻信號，測試聲音是否正常 |
|
云臺控制測試 |
|
|
通訊接口 |
可同時支持RS485總線 |
|
通訊協議 |
兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等多種協議 |
|
波特率 |
，1200，2400，4800，9600，19200bps |
|
彩色圖像發生器 |
|
|
視頻信號發生器 |
通過視頻OUT端口，發送PAL/NTSC多制式彩色圖型條視頻測試信號，支持七種模式。 |
|
UTP網線測試 |
|
|
網線測試 |
測試任意兩線或兩線以上的網線。 |
|
協議代碼捕捉 |
|
|
協議代碼捕捉 |
可接收、顯示控制設備發出的RS485協議代碼數據 |
|
電 源 |
|
|
外接電源 |
DC 5V（1A） |
|
電池供電 |
內置3.7V聚合物鋰電池，容量4000mAh |
|
充 電 |
充電6-8小時,一次充電完成可正常使用8小時 |
|
省電功能 |
低功耗，自動待機省電功能，電池電量圖標實時顯示 |
|
系統參數 |
|
|
操作設置 |
中文、英文OSD菜單，可選 |
|
|
|
|
鍵盤聲音 |
開啟/關閉 |
|
工作環境及規格 |
|
|
工作溫度 |
-30℃---+70℃ |
|
工作濕度 |
30%-90% |
|
外形尺寸 |
170mm x 99mm x 48mm / 340g |
