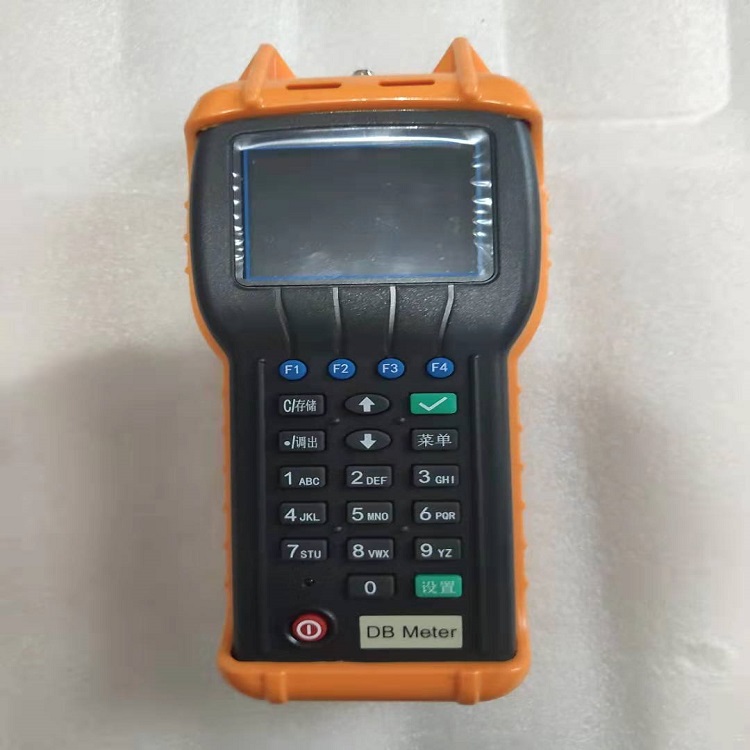

新品數字信號分析儀 有線數字電視信號場強儀 數字場強儀 型號：DP-8000

1、DVB-C數字信號分析儀概述

有線數字電視信號場強儀、是為DVB-C數字電視的發展及保障網絡穩定運行而研發的。

其主要功能：平均功率測量,  QAM:  MER、BER， 星座圖分析，頻道測量，斜率測量，全頻段掃描，頻譜分析，載噪比測量等功能。內置微處理芯片，運行速度快、靜態耗電量低、堅固耐用和高可靠性等特點。

1.1.數字頻道測量

    測量數字信號時可測量數字頻道的平均功率，MER ,BER 星座圖分析等指標。

1.2.功率電平測量

      可測量數字頻道功率電平、模擬頻道電平，有快捷鍵D/A 可根據用戶需要將頻道在數字、模擬信號中相互轉換。

1.3 電平/斜率測量

在斜率電平測量時，用戶可以直觀的觀察到帶內平坦度和幅度， 可同時測量16個頻道的電平。

1.4.頻道掃描

      該功能用于用戶系統內頻道的掃描，更加準確了解有線電視系統內的所有頻道信息。

1.5.極限測量

    極限測試可以快速地檢測系統中所有頻道（模擬頻道）是否合格。用戶可以預先設定頻道測量參數的合格標準，測試結束后將會給出系統中不合格頻道總數及詳細信息。

1.6. 頻譜掃描

具有較好的頻譜掃描功能，通過調整中心頻率進行掃描；提供正峰值檢波方式。峰值保持功能，通過移動頻標可以得到該頻標處頻率電平值，從而可以了解干擾情況。

1.7.頻率測量

        這款儀器可直接輸入有電視信號 或FM 信號頻率，測量電平值。

1.8 干線電壓測量

     測量干線交、直流電壓0-100V。

1.9 頻道規劃

儀器內存多國頻道表，用戶可根據需要創建自己的頻道表，它們之間可以自由切換，并且根據實際系統可分別創建成數字或模擬或數字/模擬混合頻道表，3套屬于用戶自己的頻道表，非常適合多網絡維護。

1.10 文件管理

用戶可以選擇存儲功能，將功率電平測量，斜率測試，QAM分析的測量結果存儲， 能夠隨時將當前的屏幕信息保存起來，在文件菜單中可以打開之前保存過的文件截圖，方便系統管理。

技術資料

1、DVB-C數字電視頻道測量功能指標：

  頻率范圍：      5MHz～1040MHz

解調形式：      支持16/32/64/128/256QAM

  數字平均功率：  25dBμV-110dBμV

  測量精度：      ±2dB

  測量帶寬：      可調整

  MER范圍：     22-39dB

  BER范圍：    1.0E-2 to 1.0E-9

2、模擬電視頻道測量功能指標：

  頻率范圍：       5MHz～1040MHz

  分辨率：  10KHz
測量帶寬：280kHz±50kHz

電平測量
測量范圍：20dBμV～120dBμV
